Quartus警報控制電路verilog代碼

名稱：Quartus警報控制電路verilog代碼

軟件：Quartus

語言：Verilog

代碼功能：

警報控制電路

設計要求：

1. 輸入量有警報信號ALE,取消鍵 CANCLE,系統時鐘CLK,為1kHz。輸出量為一個LED燈和揚聲器 SPEAKER。

2.當警報信號ALE有效時,LED開始以間隔0.1秒閃爍,同CANCLE,LED加速閃爍,以間隔0.05秒閃爍,直到取消鍵時揚聲器響起,持續30秒后,如果沒有按下取消鍵CANCLE被按下。假設輸入時鐘是1kHz,則需要設計一個輸出為10Hz的計數器作為0.1秒閃爍模塊,20Hz的計數器作為0.05秒閃爍模塊,分頻系數分別是100和50。

3.將頂層文件下載至開發板中,利用開發板上面48MHz分頻,使用按鍵、時鐘信號和LED發光二極管,進行演示。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

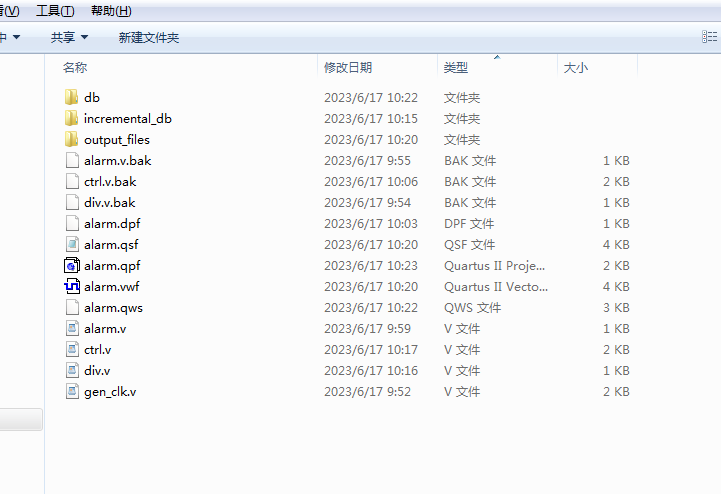

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. 管腳分配

6. 仿真圖

部分代碼展示:

module?alarm(
input?clk_in,//系統時鐘48MHz
input?cancle,//高電平取消有效
input?ALE,//高電平報警有效
output?LED,?//高電平亮燈
output?SPEAKER?//高電平揚聲器有聲音
);
wire?CLK;//1KHz
wire?clk_10;//10Hz
wire?clk_20;//20Hz
//分頻模塊
div?i_div(
.?clk_in(clk_in),//系統時鐘48M
.?clk_o?(CLK)//分頻輸出1KHz
);
//頻率產生模塊
gen_clk?gen_clk_1(
.?clk_1k(CLK),//系統時鐘1KHz
.?clk_10(clk_10),//10Hz
.?clk_20(clk_20)//20Hz
);
//控制模塊
ctrl?ctrl_1?(
.?CLK(CLK),//系統時鐘1KHz
.?clk_10(clk_10),//10Hz
.?clk_20(clk_20),//20Hz
.?cancle(cancle),//高電平取消有效
.?ALE(ALE),//高電平報警有效
.?LED(LED),?//高電平亮燈
.?SPEAKER(SPEAKER)?//高電平揚聲器有聲音
);
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=414
