一、千兆以太網供電 (PoE)原理
1.千兆以太網供電 (PoE) 接口 – 技術、信號
以太網供電 (PoE) 通常適用于最大供電電壓為 57 VDC 且用戶側功率高達 73 W 的系統。開啟時電壓 > 42 V。正常運行時電壓在 36 至 57 V 之間，典型值為48V
然而，PoE 有不同的功率等級，其名稱或縮寫也有所不同：
·IEEE 802.3af (PoE) 提供 15 W 輸出功率，或在終端設備上提供高達 12.95 W 的功率。
·IEEE 802.3at (PoE+) 提供 30 W 輸出功率，或在終端設備上提供高達 25.5 W 的功率。
·IEEE 802.3bt (4PPoE) 提供 90 W 輸出功率，終端設備最高可達 71.3 W。
·IEEE 802.3bu (PoDL) 適用于單對以太網

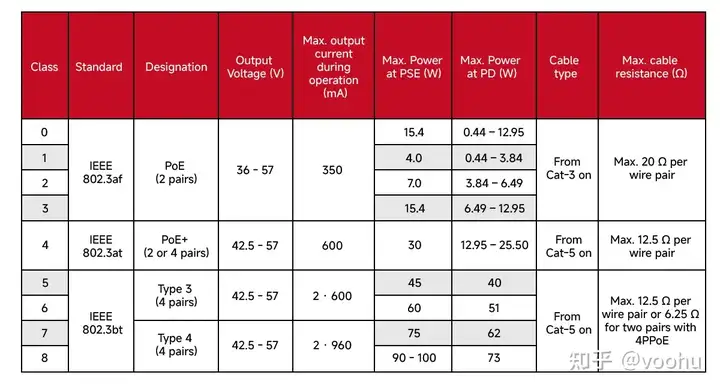

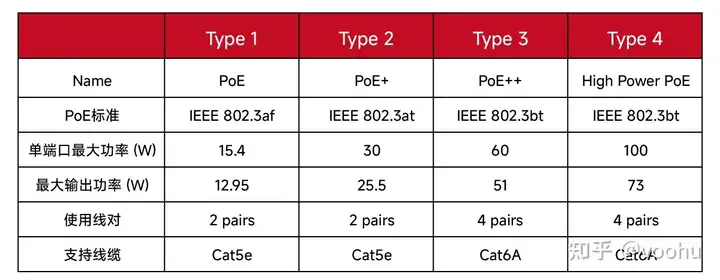

表 1: Overview of the most important characteristic data of the Ethernet standards and the associated classes
PoE 系統包含供電設備 (PSE) 和受電設備 (PD，負載)，建議最大電纜長度為 100 米。由于導體橫截面積小、電纜長度長且系統電壓低，電纜中存在顯著的功率損耗，這可能導致系統效率低下。例如，在 Class 4 等級下，PD 可承受 25.5 W 的功率，在 100 米長度下，線路環路電阻最高可達 12.5 Ω，允許的最大電流為 600 mA。
這導致電纜中功率損耗高達 4.5 W，效率僅為 82%！
PoE 已在 IEEE 802.3af-2003 標準（IEEE 802.3-2005 第 33 節）或 2009 年更新版 IEEE 802.3at 中進行了規范。根據系統的不同，會采用不同的供電技術。
·數據對：通過初級線圈和次級線圈的中間抽頭對供電；
·空閑對：通過空閑Pin腳的接線組直通或變壓器隔離供電；
在傳統的 10BASE-T 和 100BASE-TX 以太網中，四對線對中只有兩對用于數據傳輸。另外兩對空閑的線對可用于 PoE（供電）。數據通過一條路徑傳輸，電力通過另一條路徑傳輸，這對應于“空閑對供電”。PoE 剛推出時，它是最安全的方式（見表 2上），即通過一根線纜同時傳輸數據和電力。

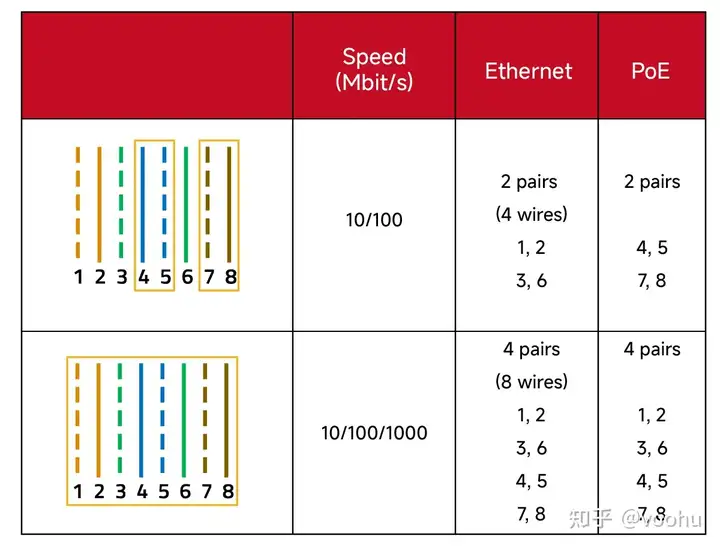

表 2：10BASE-T、100BASE-TX 和 1000BASE-T（千兆以太網）以太網電纜中的線路配置
對于 1000BASE-T（千兆以太網），所有四對線均用于數據傳輸。此時，數據和電源通過相同的線對傳輸（見表 2下），因此這相當于“數據對”。這種方法在這里是可行的，因為對于通過雙絞線電纜的以太網，差分?jǐn)?shù)據傳輸通過每對線進行，并通過變壓器去耦。信號傳輸本身與非 PoE 傳輸沒有區別；數據速率和信號幅度相同。

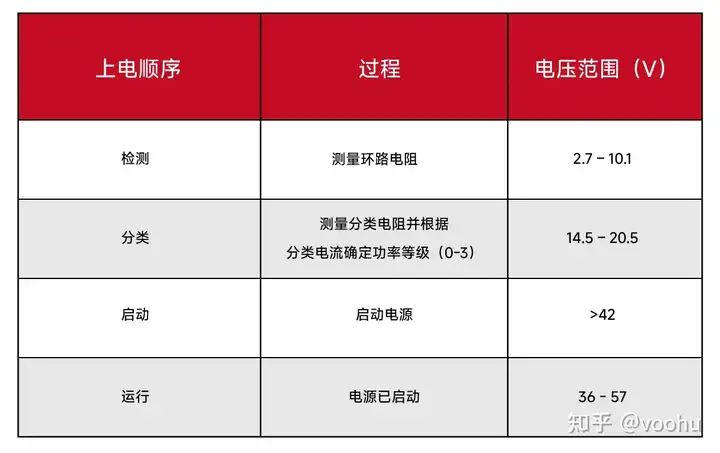

表 3：上電順序及相關電壓范圍
2.千兆以太網接口，帶 PoE 接口結構
符合 IEEE 802.3at 標準 (PoE+)，受電設備 (PD) 功率高達 25.5 W。圖 1 顯示了 PoE+ 系統的基本電路。

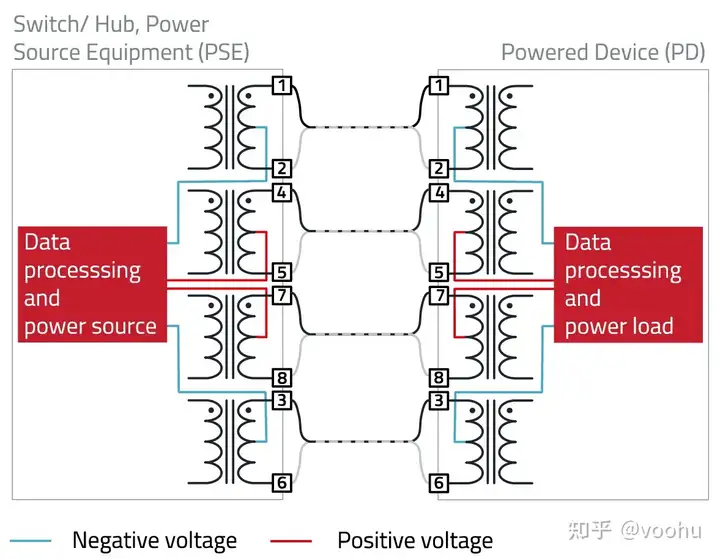

圖 1：符合 IEEE 802.3at 或 PoE+ 的系統基本電路
直流電源和負載連接可從 PSE 和 PD 側變壓器的中心抽頭獲取。每對線對通過中心抽頭以共模方式工作，作為直流電源（正極或負極）的一側，因此需要兩對線對才能完成電路。直流電源的極性并不重要，因為整流在受電設備 (PD) 側進行。受電設備必須使用以下兩對線對中的一對進行供電：備用線對 4-5 和 7-8，或數據線對 1-2 和 3-6。
3.上電過程、PoE檢測
PSE（供電設備）供電前，必須先對終端設備進行分類。這樣可以避免對不支持 PoE 的終端設備造成損壞，并通過對 PD（受電設備）進行分類，將 PSE 提供的功率限制在必要的范圍內，從而最大程度地減少損壞。PSE 的電源使用分類電流和低電壓來確定終端設備是否支持 PoE 供電，以及它屬于哪個類別。因此，根據終端設備的不同，電源和終端設備之間需要進行信息交換（握手過程），終端設備據此傳達其 PD 類別。為了在第一步中區分支持 PoE 的終端設備和不支持 PoE 供電的終端設備，PoE 電源中使用了一種基于電阻發現是否支持POE供電的方法。支持 PoE 的終端設備配備一個包含無源元件的輸入電路，用于此目的。PSE 電流源會使用測量電路檢查該 PD 電路的內阻。如果電阻在 19 kΩ 和 26.5 kΩ 之間，且線路電容 ≤ 150 nF，則電源激活。在第二個檢測階段，將確定性能等級（表 1）。在此階段，PD 會逐漸升高電壓，直到其發出信號指示其屬于 802.3af 標準中定義的四個性能等級中的哪一個。然后，系統會提供正確的電源。此檢測過程總共需要大約一秒鐘。為防止損壞終端設備，一旦 PD 從 LAN 中移除，PSE 就會自動關閉相關端口的電源。圖 2 以圖形方式顯示了上電過程，表 3 顯示了上電步驟、相關過程和電壓范圍。
圖 2：PSE 和 PD 之間操作的上電序列
表 4 顯示了等級的細分（根據表 3 進行分類），以及檢測或分配等級所需的 PSE 和 PD 之間的環路電流范圍。
灰色線（即中間值）被分類系統忽略。

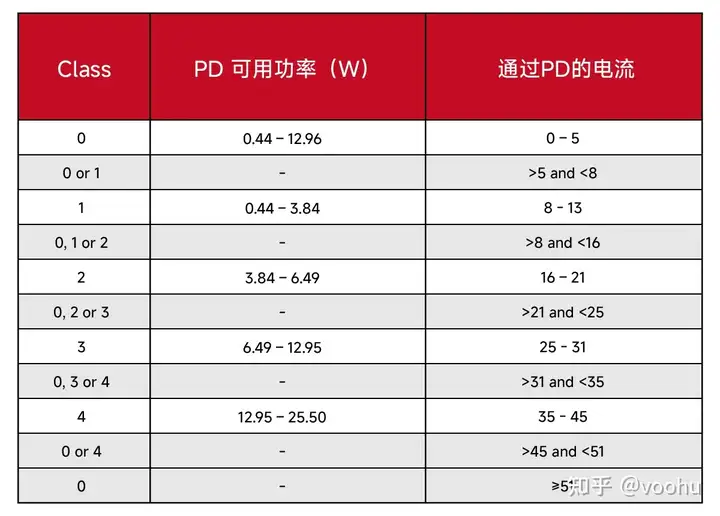

表 4：等級劃分（根據表 3 分類）以及 PSE 和 PD 之間環路電流的相應必要范圍；忽略中間值；分類電流 = 通過 PD 的定義負載電阻
802.3bt (PoE++) 于 2018 年 9 月引入了兩種新的 PoE 類型（Type 3 和 Type 4）以及四個附加等級。該標準完全向后兼容之前的 PoE 標準，可以與較舊的 Type 1 和 Type 2 設備順利配合使用。輸出功率提升至 90 W - 100 W，電流為 600 mA - 960 mA。在這種情況下，電源需要全部四對線對，以限制線路損耗。為了降低 PSE 和 PD 之間的線路損耗并實現高數據速率，對線纜提出了很高的要求；概述如表 5所示。
表 5：PoE 標準概述，包括每個端口的相關功率、使用的線對和電纜類別
二、RJ45的浪涌保護方案
RJ45模塊用于物理(PHY)芯片之間的互連，如圖1所示，RJ45有兩種組合形式，一種是分立式，網口變壓器和RJ45連接座是分開的，另一種是網口變壓器和RJ45集成在一起。

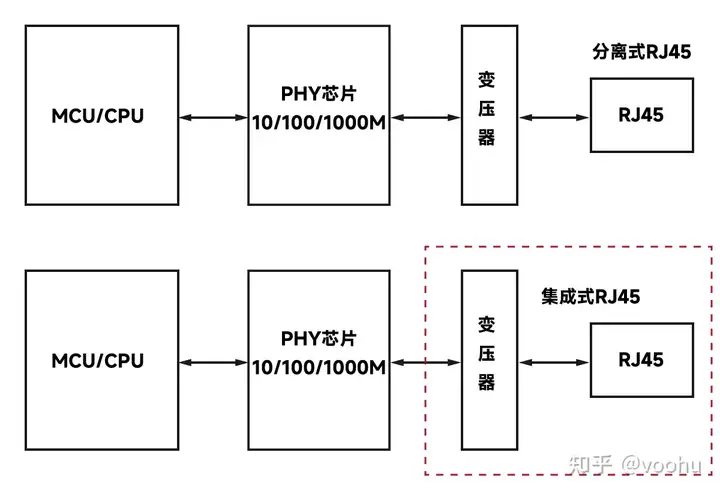

圖1：RJ45兩種主要形式

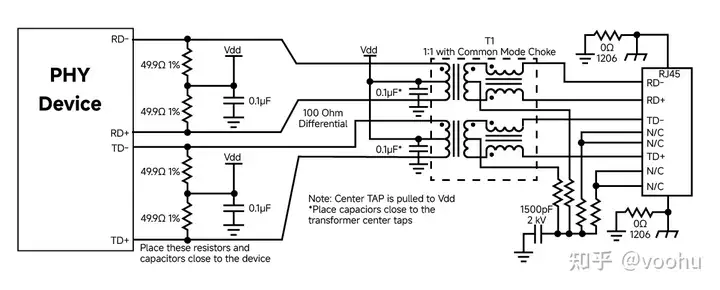

以分立式RJ45的百兆網電路做個說明，如圖2所示為典型百兆,以太網電路
Bob Smith電路
Bob Smith電路，用于提高網絡信號的傳輸質量和減少干擾設計。其主要作用如下
1)共模抑制
Bob Smith電路為信號線上的共模噪聲，提供了一個低阻抗的回流路徑
2)阻抗匹配
為實現良好的阻抗匹配效果，減少回波干擾，次級線圈中間抽頭一般會經由75Ω電阻后下拉接地。
3)浪涌防護
浪涌防護分為共模防護和差模防護，按照IEC61000-4-5雷擊浪涌要求，共模要求4KV，差模要求2KV。
共模防護

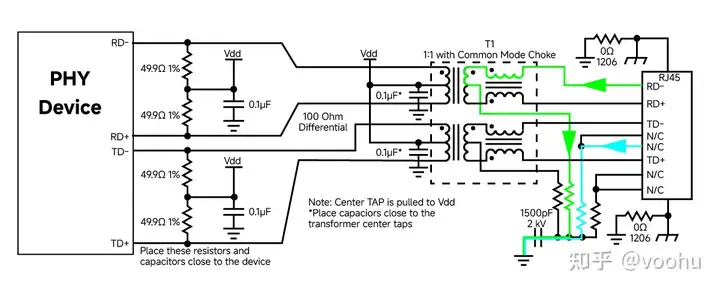

信號線上的浪涌泄放路徑:RJ45→變壓器→中心抽頭→75Ω電阻→電容→地;這條路徑中的變壓器、電阻、電容需要都能抗住4KV浪涌沖擊;
NC線上的浪涌泄放路徑:RJ45→75Q電阻→電容→地:要求電阻和電容能抗住4KV浪涌沖擊
PS:對于RJ45未使用的引腳，也必須接上Bob Smith電路，以達到信號阻抗匹配，抑制對外輻射干擾。
差模防護

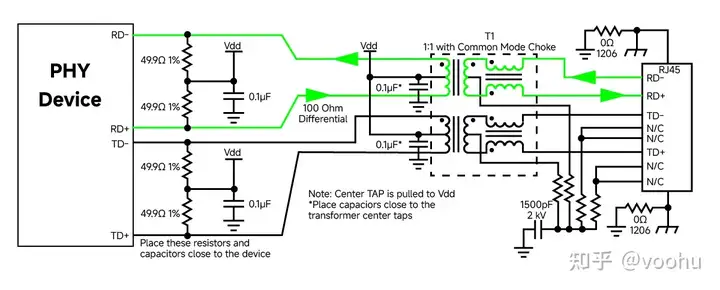

如上圖所示的差模浪涌泄放路徑，要求網絡變壓器本身能抗住2KV浪涌，同時差模會經過變壓器耦合到PHY一端，因此要求PHY端能抗住2KV沖擊，通常會在數據線上靠近PHY放置雙向TVS器件或其他防護措施。
RJ45保護電路

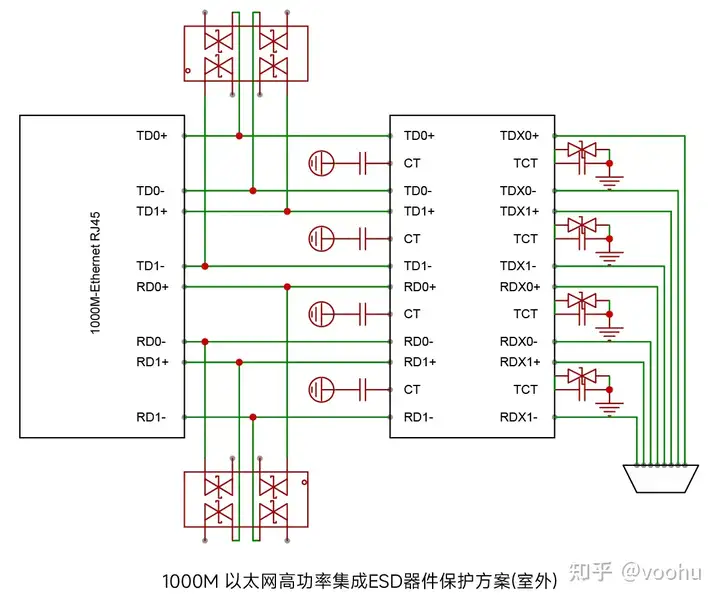

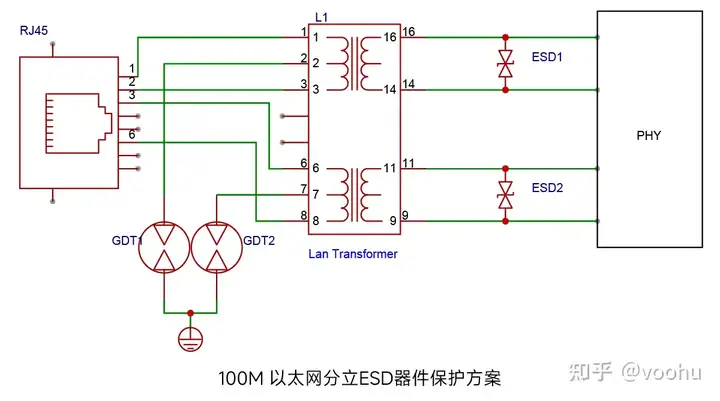

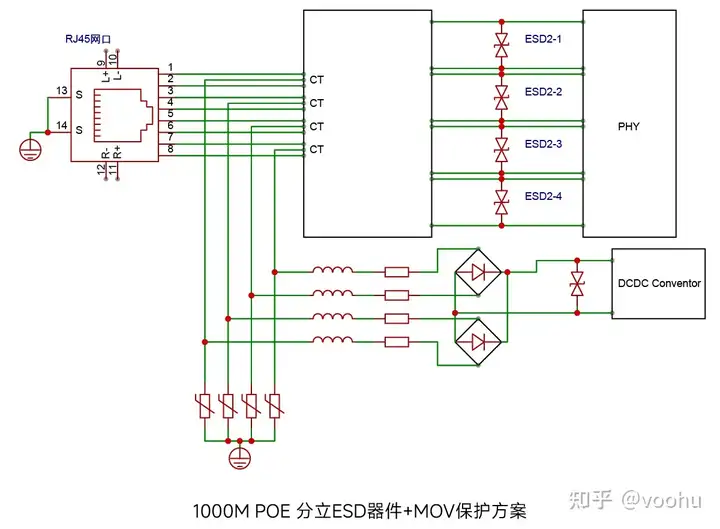

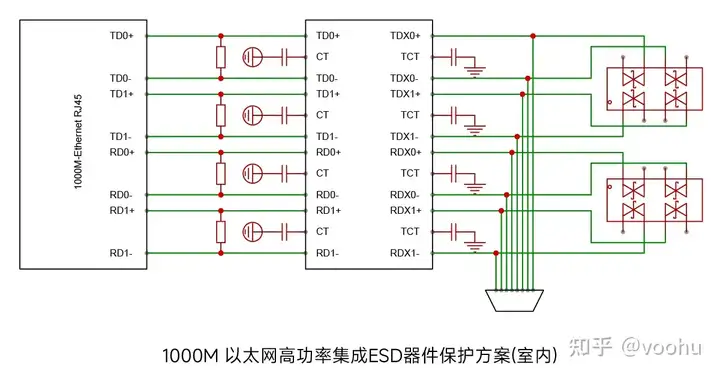

戶外以太網容易遭受雷擊，雷擊浪涌產生的電壓和過電流會損壞以太網相關器件。因此有些應用會對RJ45接口做額外的雷擊防護。如下圖所示，增加陶瓷氣體放電管、ESD和TVS器件，初級線圈和次級線圈不能共地，中間需要有隔離區，PCB禁止覆銅，信號地和sheild需要加磁珠。
三、RJ45連接器中性鹽霧測試與鍍金要求關系分析
1.RJ45連接器鹽霧測試核心要求
中性鹽霧測試（NSS）作為評估RJ45連接器環境適應性的核心手段，其測試時長與鍍金參數直接決定了連接器在含鹽潮濕環境中的可靠性表現。根據國際標準GB/T 10125及ASTM B117，RJ45連接器的鹽霧暴露時間需結合應用場景嚴苛程度分級設定，并關聯特定的鍍金層結構要求：
消費電子/普通商業應用：工作環境腐蝕風險較低，鍍金層厚度需≥0.5μm，鎳底層厚度≥3μm。此配置需通過24-48小時鹽霧測試，要求測試后接觸電阻變化≤20%，鍍層表面無基材腐蝕（允許輕微變色）。
工業控制/戶外設備：面臨溫濕度波動及化學污染，鍍金層需提升至≥1.0μm，鎳底層≥5μm。測試時長延長至48-96小時，要求192小時后功能電阻仍保持穩定。
汽車電子/海洋設備：需耐受除冰鹽、高鹽霧等極端腐蝕，采用復合鍍層（如鎳+鈀+金）或金層≥1.5μm。測試要求通過96-240小時嚴酷驗證，部分場景需疊加CASS（銅加速醋酸鹽霧）測試。
判定失效的核心指標包括：電氣性能（接觸電阻增幅＞20%）、機械完整性（鍍層剝落或起泡）、基材腐蝕（銅合金可見綠銹）。例如工業級RJ45在96小時測試后若出現接觸電阻突變，表明鎳阻擋層失效導致底層銅腐蝕擴散。
2.鍍金參數與鹽霧耐久性的量化關系
2.1 金層厚度與孔隙率的抗腐蝕機制
鍍金層的防護效能并非線性增長，其抗?jié)B性取決于厚度與孔隙率的平衡。當金層＜0.3μm時，電鍍結晶不連續形成密集孔隙，鹽霧中的Cl?離子可穿透至底層鎳/銅界面引發電化學腐蝕。厚度提升至0.5μm以上時，孔隙率顯著降低；當達到1.0μm時，孔隙率可控制在≤5個/cm2，腐蝕風險大幅下降。但金層過厚（＞2.0μm）將增加成本且可能因內應力導致脆性開裂。
鍍金工藝缺陷的典型影響：
雜質污染：有機雜質（如添加劑分解物）造成金層發花，金屬雜質（Fe2?、Cu2?）使電流效率下降，導致鍍層疏松多孔。
電流密度失準：振幅設置錯誤或振動電鍍參數失調，導致局部結晶粗糙（目視發紅），加速鹽霧滲透。
鍍液老化：長期使用后鈷/鎳離子濃度波動，改變硬金（Au-Co/Au-Ni）合金比例，降低致密性。
2.2 鎳底層的關鍵作用
鎳層在鍍金結構中承擔雙重角色：機械支撐層與腐蝕阻擋層。當厚度≥3μm時，可有效阻隔銅基材與金層的離子擴散；提升至5μm以上時，即便金層存在微量孔隙，鎳的鈍化特性仍能延緩基底腐蝕。中性鹽霧測試表明，無鎳層的鍍金銅合金在24小時內即出現紅銹，而含5μm鎳層的樣品在96小時后僅邊緣輕微變色。

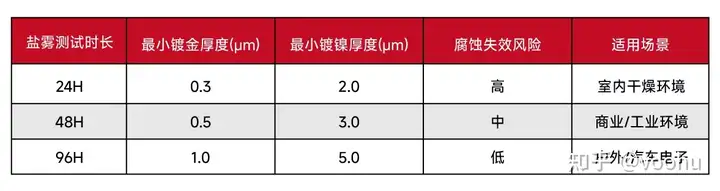

表：RJ45連接器鍍金參數與鹽霧測試表現的對應關系
3.鹽霧測試條件對結果的關鍵影響
3.1 溫濕度與沉降量控制
鹽霧腐蝕本質是電化學反應，溫度每升高10℃，反應速率提升2–3倍。標準NSS測試要求恒溫35±2℃，若偏差至40℃，96小時測試等效實際腐蝕量可達168小時。沉降量則需嚴格控制在1.0–2.0ml/80cm2·h，沉降不足會低估腐蝕性，而過高則導致液膜增厚加速氧擴散腐蝕。
3.2 鹽水濃度與pH值
NaCl濃度需維持5%（質量比）以模擬真實海洋大氣。濃度＞5%時，氧溶解度下降反而降低鋼鐵腐蝕速率；但對銅合金，腐蝕速率持續遞增。pH值則是敏感性參數：當pH從7.0降至3.5（如因CO?溶入酸化），腐蝕速率激增7–8倍。故測試中需每日監控pH，并用NaOH/HCl調節至中性。
3.3 樣品放置角度
RJ45連接器若水平放置（0°），上表面鹽霧沉降量為垂直放置時的1.8倍，導致過度腐蝕。依據GB/T 2423.17，推薦30°傾斜放置，使腐蝕分布更貼近實際工況。
