上回書(英飛凌芯片簡史)說到，IGBT自面世以來，歷經數代技術更迭，標志性的技術包括平面柵+NPT結構的IGBT2，溝槽柵+場截止結構的IGBT3和IGBT4，表面覆銅及銅綁定線的IGBT5等?，F(xiàn)今，英飛凌IGBT芯片的“當家掌門”已由IGBT7接任。IGBT7采用微溝槽（micro pattern trench）技術，溝道密度更高，元胞間距也經過精心設計，并且優化了寄生電容參數，從而實現極低的導通壓降和優化的開關性能。
IGBT7從2019年問世至今，從首發的T7，到成為擁有S7，H7，T7，E7，P7等完整系列的大家族。這幾大系列之間，究竟有何區別？它們各自的適用領域又都在哪里？今天這篇文章就帶大家一起來解析一下。
首先，在英飛凌已經商業化的IGBT7產品中，不同的IGBT7系列分布在不同的電壓等級中：
■??650V:T7,H7
■??1200V:S7,H7,T7,E7,P7
■??1700V:E7,P7
■??2300V:E7
在同一電壓級中，以1200V為例，我們可以按開關速度來進行排序，H7>S7>T7>E7>P7
■??H7是高速芯片，面向開關頻率較高的光伏、充電樁等應用，Vcesat?1.7V；
■??S7是快速芯片，能夠?qū)崿F(xiàn)導通損耗與開關速度的最佳平衡，Vcesat?1.65V；
■??T7芯片小功率單管和模塊，主要面向電機驅動應用，用在Easy,Econo等封裝，Vcesat?1.55V；
■??E7是芯片是為中功率模塊產品開發，導通壓降1.5V，用于EconoDUAL?,62mm等封裝中；
■??P7是芯片是為大功率模塊產品開發，導通壓降 1.27V，用于PrimPACK?模塊中；
下面，我們按單管和模塊兩個系列，從實用的角度闡述一下各類產品的特性。
單管系列T7，PR7，S7，H7解析 ?
按短路能力，IGBT7分為具有短路能力的650V T7和1200V S7，這兩者適用于開關頻率要求不太高，但可能有短路工況的應用，比如電機驅動。沒有短路能力的IGBT7有650V H7和1200V H7，進一步降低了飽和壓降和開關損耗，適用于光伏，ESS，EVC等對開關頻率和效率要求比較高的場合。
650V T7單管和1200V S7單管產品目錄如下，主要面向電機驅動類應用，導通損耗較低的同時，也能保持較快的開關速度，同時具有短路能力，是各方面性能非常均衡的芯片系列。
650V T7單管和1200V S7單管產品目錄如下，主要面向電機驅動類應用，導通損耗較低的同時，也能保持較快的開關速度，同時具有短路能力，是各方面性能非常均衡的芯片系列。

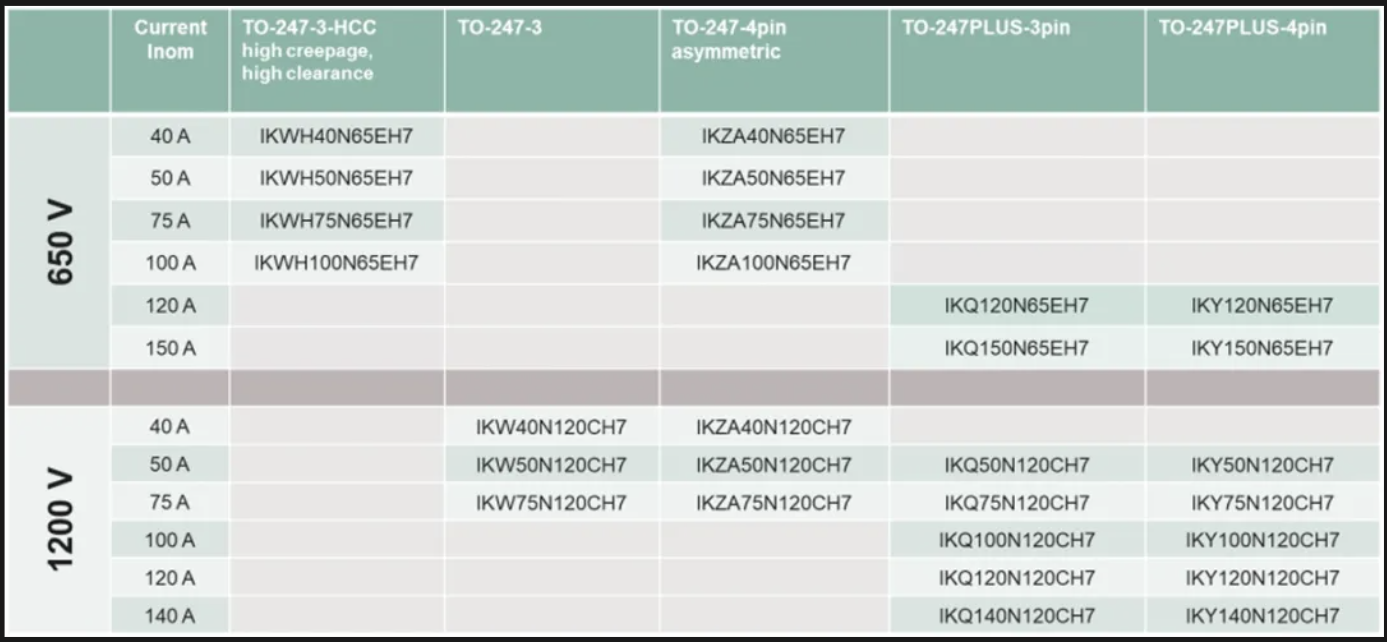

單管H7系列產品目錄：
H7芯片雖然不具備短路時間，但它可以說是把開關性能做到了極致。與廣受好評的TRENCHSTOP?5芯片相比，H7的電壓范圍拓展到了1200V，而TRENCHSTOP?5只有650V的產品。H7的飽和導通電壓Vcesat比H5降低達25%，比S5也低了3%。開關損耗方面，H7的Eon相對于H5降低了77%，相對于S5降低了54%；而H7的Eoff相對于H5降低了20%，相對于S5降低了27%。所以總體來說，H7整體的開關損耗（Eon+Eoff），還是要比H5和S5更低。
