圣邦微電子推出 SGM41538/SGM41538B，一款支持混合動力提升和純電池提升模式，具備功率監控和 SMBus 功能的 1 至 4 節電池充電控制器。該器件可應用于支持電池/電容器備份的系統，筆記本電腦、超級本、二合一設備和平板電腦，工業與醫療設備及便攜式設備。

SGM41538 和 SGM41538B 是高效的同步多化學電池充電器，適用于 1 至 4 節電池，專為高密度應用設計，顯著減少了外部元件數量。SGM41538 和 SGM41538B 支持混合動力增強模式（Hybrid Power Boost，HPB），當系統功率需求超過適配器額定功率時，電池能夠輔助適配器供電。此外，它們還具備從充電到放電的超快速切換功能，確保在不同工作模式之間切換時系統運行平穩，不會出現崩潰的情況。

SGM41538 和 SGM41538B 還提供純電池升壓模式（Battery-Only-Boost Mode）。在適配器不在場且電池電壓（V_BAT）高于最低系統運行電壓（V_SYSMIN）時，電池場效應晶體管（BATFET）會直接將電池連接到系統。當 V_BAT?降至接近 V_SYSMIN?或更低時，升壓轉換器會被激活，以提升低電池電壓并調節系統電壓，直至電池存儲的能量被完全利用并耗盡。

此外，SGM41538 和 SGM41538B 配備了精確的功率和電流監控功能，通過各自的引腳（IADP、IDCHG、PMON）分別監測適配器電流、電池放電電流和系統功率，以便主機在需要時能夠限制 CPU 并降低系統功率。它們還支持兩級輸入電流限制，最大化適配器的功率利用率，同時最小化電池放電。充電電壓、輸入電流、充電電流和放電電流的限制精度分別為 -0.3%~0.35%（16mV/Step）、-2.2%~2.5%（64mA/Step）、-1.5%~3.5%（64mA/Step）和 -3.5%~1.5%（512mA/Step）。

設備的供電源會在電池和適配器之間自動選擇。外部 N-MOSFET（ACFET、RBFET 和 BATFET）的集成柵極驅動器由兩個內部電荷泵供電。SGM41538 和 SGM41538B 的集成 SMBus 接口允許電源管理控制器精確設置和調節輸入電流、充電電流、放電電流和充電電壓，并提供了一整套可編程保護功能。

SGM41538 和 SGM41538B 還增強了安全性保護，防止過壓、過流、電池短路、電感短路和 MOSFET 短路。它們支持四種開關頻率：300kHz、400kHz、600kHz 和 800kHz，并通過 ILIM 引腳實現對系統電流限制的實時控制。SGM41538 和 SGM41538B 采用符合環保理念的 TQFN-4×4-28BL?綠色封裝，能夠在 -40℃ 至 +125℃ 的結溫范圍內穩定工作，適用于廣泛的高密度應用。

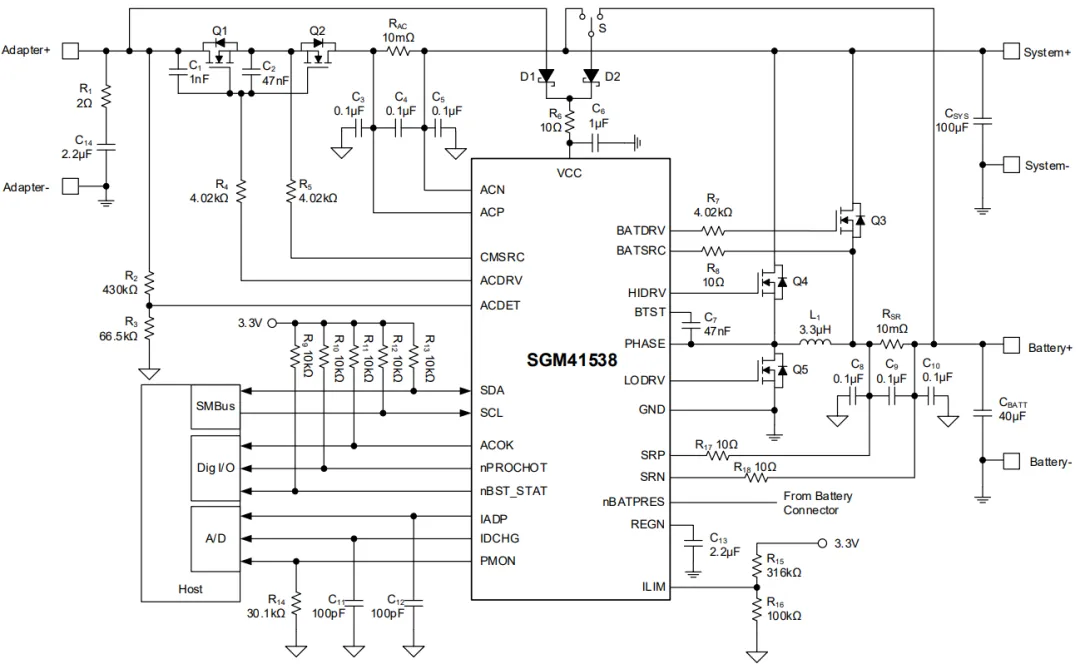

圖 1 SGM41538 電池充電典型應用
