前言：
對于嵌入式產品的開發使用，盡管會經歷大量的測試和驗證，但在大批量生產中，硬件物料的適配一致性，應用軟件的異常消息隊列等因素，使得現場使用中存在極小概率發生意外狀況，出現如 kernel opps、panic等死機現象。這時系統日志無法及時寫入 flash，重啟后沒有存到任何關鍵信息，工程師也崩潰了。下文則基于眺望電子T113-i核心板產品為例，介紹如何在Linux系統上搭建并驗證ramoops， 以便在系統崩潰或異常時進行故障排查。
一、ramoops 簡介
ramoops 是一個 oops/panic 日志記錄器，它在系統崩潰之前將其日志寫入 RAM。它的工作原理是將 oops 和 panic 記錄在循環緩沖區中。ramoops 需要具有持久 RAM 的系統，以便該區域的內容在重啟后仍然存在。
二、ramoops 搭建
?2.1 ?環境說明
- 平臺： T113-I Tina
- SDK ： talowe-T113-I-Tina-sdk_2025_03_10.tar.gz
- Kernel 版本： 5.4.61
- DRAM 類型： DDR3
查看系統內存
[root@T113-I:/]# cat /proc/iomem
可以看到SRAM地址為0x40000000~0x5FFFFFFF，共512M，可以選擇kernel code和kernel data以外的地址用作ramoops空間。
??
?2.2 ?內核配置修改
ramoops在內核里面叫pstore ram，源碼路徑為：?
kernel/linux-5.4/fs/pstore/ram_core.c
kernel/linux-5.4/fs/pstore/ram.c
CONFIG_PSTORE_RAM=y # 下面的根據自己需求
CONFIG_PSTORE_CONSOLE=y # 保存控制臺日志（上一次的）
CONFIG_PSTORE_PMSG=y # 用戶信息存儲，可以往/dev/pmsg0節點寫入reserved-memory {
#address-cells = <2>;
#size-cells = <2>;
ranges;
ramoops@5f000000 {
compatible = "ramoops";
reg = <0 0x5f000000 0 0x100000>; // 1M內存
record-size = <0x40000>; // oops/panic信息存儲
console-size = <0x4000>; // 內核信息存儲
pmsg-size = <0x4000>; // 用戶信息存儲
no-map;
};
};使用參數解析：
-
reg = <0 0x5f000000 0 0x100000>; 從0x5f000000開始，劃分0x100000內存（也就是1M），用于ramoops
-
record-size = <0x40000>; 分配使用256K來存儲oops/panic信息，文件名稱為dmesg-ramoops-0
-
console-size = <0x4000>; 分配使用16K來存儲上一次的內核信息，文件名稱為console-ramoops-0
-
pmsg-size = <0x4000>; 分配使用16K來存儲用戶上一次向/dev/pmsg0節點寫入的信息，文件名稱為pmsg-ramoops-0
-
no-map; 必須添加，亦或者修改kernel的內存初始化，將這部分空間預留出來
其他參數：
- lecc-size = <value>；
使用ecc糾錯機制，糾錯字節數為value，value為1時，使用16字節來糾錯，其他值會直接使用
使用ecc會消耗更多內存消耗的內存，消耗的內存與cnt有關，如下面注2，cnt為3，則會消耗3*ecc_value。
注1：size為2的冪向下取整?
注2：如果內存劃分不規范，可能record的實際大小由(mem_size - console_size - pmsg_size) / record_size決定，如上面例子（0x100000 - 0x4000 - 0x4000）/0x40000，結果向下取整為3，所以record的大小為（0x100000 - 0x4000 - 0x4000）/ 3 ，結果向下取整為330k
?2.3 ?系統加載確認
2.3.1 驅動加載查看
將如上修改后的固件鏡像燒寫到T113-i核心板，進入系統后，使用以下指令查看ramoops內存分配是否成功，如下圖顯示：成功從0x5f000000開始分配了0x100000（既1M），未啟用ECC糾錯碼（設備樹添加ecc-size屬性可以開啟）
[root@T113-I:/]# dmesg | grep ramoops
[root@T113-I:/]# cat /proc/iomem
- 5f000000~5f052aa9：330K，用作存儲上一次oops/panic信息
- 5f052aaa~5f0a5553：330K，用作存儲上一次oops/panic信息
- 5f0a5554~5f0f7ffd：330K，用作存儲上一次oops/panic信息
- 5f0f7ffe~5f0fbffd：16K，用作存儲上一次系統的內核信息
- 5f0fbffe~5f0ffffd：16K，用于存儲上一次用戶自定義信息（向/dev/pmsg0寫入的信息）
注3：建議record按照實際大小分配一份即可，因為ramoops使用一個計數器來記錄多個轉儲，但計數器在重啟時重置（即，重啟后的新轉儲將覆蓋舊轉儲），所以每次都會將dmesg-ramoops-0覆蓋。
2.3.2?查看ramoops起始地址（mem_address）
[root@T113-I:/]# cat /sys/module/ramoops/parameters/mem_address
[root@T113-I:/]# printf "0x%xn" $(cat /sys/module/ramoops/parameters/mem_address)
2.3.3?查看ramoops分配大小（mem_size）
[root@T113-I:/]# cat /sys/module/ramoops/parameters/mem_size
[root@T113-I:/]# printf "0x%xn" $(cat /sys/module/ramoops/parameters/mem_size)

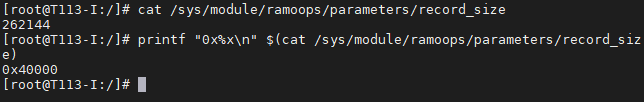

2.3.4?查看設備樹record-size設置（record_size）
[root@T113-I:/]# cat /sys/module/ramoops/parameters/record_size
[root@T113-I:/]# printf "0x%xn" $(cat /sys/module/ramoops/parameters/record_size)
既256K
2.3.5 查看設備樹console-size設置（console_size）
[root@T113-I:/]# cat /sys/module/ramoops/parameters/console_size
[root@T113-I:/]# printf "0x%xn" $(cat /sys/module/ramoops/parameters/console_size)
既16K
2.3.6 查看設備樹pmsg-size設置（pmsg_size）
[root@T113-I:/]# cat /sys/module/ramoops/parameters/pmsg_size
[root@T113-I:/]# printf "0x%xn" $(cat /sys/module/ramoops/parameters/pmsg_size)
既16K
2.3.7 查看是否開啟ecc糾錯
[root@T113-I:/]# cat /sys/module/ramoops/parameters/ecc
- 0：未開啟
- 非0：開啟，使用該值的字節進行糾錯
2.3.8 查看存儲哪些的內核信息類型（dump_oops）
[root@T113-I:/]# cat /sys/module/ramoops/parameters/dump_oops
- 1：存儲panic和oops
- 2：跳過oops存儲，只存儲panic
- 其他：請查看kernel/linux-5.4/include/linux/kmsg_dump.h和ramoops的ramoops_pstore_write函數
三、ramoops?機制驗證
?3.1 ?觸發panic測試
[root@T113-I:/]# echo 5 > /proc/sys/kernel/panic # 設置觸發panic時，5秒后重啟
[root@T113-I:/]# echo c > /proc/sysrq-trigger # 觸發panic
重啟后，掛載pstore系統查看日志
[root@T113-I:/]# mount -t pstore pstore /sys/fs/pstore/
[root@T113-I:/]# ls /sys/fs/pstore/
[root@T113-I:/]# tail -n 20 /sys/fs/pstore/dmesg-ramoops-0 #防止信息太多，只看之后20行如下圖，可以看到前面的系統時間與內容和崩潰時打印的一模一樣，同時前面多了日志等級標記

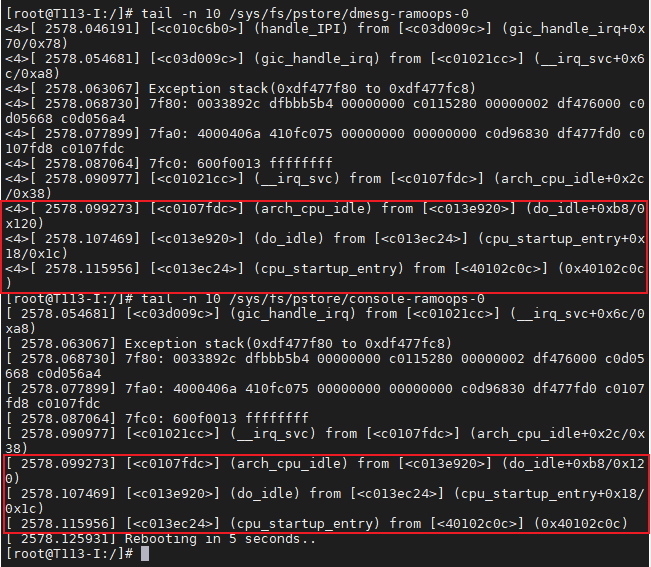

同時，console-ramoops-0也會有以上信息，這里只看最后10行方便對比
[root@T113-I:/]# tail -n 10 /sys/fs/pstore/dmesg-ramoops-0
[root@T113-I:/]# tail -n 10 /sys/fs/pstore/console-ramoops-0
?
?3.2 ?ramoops文件對比
由上一小節panic的測試可以看到console-ramoops-0的日志內容和dmesg-ramoops-0的日志內容一模一樣，兩者的區別是console-ramoops-0為reboot前的內核所有信息，dmesg-ramoops-0為上一次觸發panic/oops時內核的所有信息
在上小節測試完成后，執行reboot，系統重新啟動后可以看到信息不一致，console為上一次內核信息
[root@T113-I:/]# mount -t pstore pstore /sys/fs/pstore/
[root@T113-I:/]# tail -n 10 /sys/fs/pstore/dmesg-ramoops-0
[root@T113-I:/]# tail -n 10 /sys/fs/pstore/console-ramoops-0?3.3 ?用戶自定義pmsg-ramoops
寫入信息
[root@T113-I:/]# echo 123 > /dev/pmsg0
[root@T113-I:/]# echo 456 > /dev/pmsg0
[root@T113-I:/]# reboot
[root@T113-I:/]# mount -t pstore pstore /sys/fs/pstore/
[root@T113-I:/]# cat /sys/fs/pstore/pmsg-ramoops-0
四、小結
以上則是基于ramoops在全志T113-i平臺上的簡單使用技巧，若您也有linux系統方面的問題或想了解更多相關技術知識或產品信息，請關注眺望電子公眾號并聯系我們，我們將竭誠為您服務！
