作者：Anne Mahaffey，首席應用工程師

摘要

本文詳細介紹了在LTspice?原理圖中添加電壓控制開關的步驟。文中列舉了幾個示例，著重說明了電壓控制開關在瞬態仿真中的使用。

簡介

電壓控制開關是LTspice的基本電路元件，能夠以簡潔的方式在電路中實現開路或短路行為，并支持在仿真過程中動態切換。完善原理圖后，設計人員最終可能需要采用更精確的FET或開關模型，但在設計初期，較簡單的開關元件無疑是更理想的選擇。

開始前的必需步驟

本文假設讀者對LTspice的基本操作有一定了解。如果您尚未熟悉LTspice的使用方法，請先參閱入門指南和LTspice基礎知識視頻系列。

第1步：放置開關符號

打開需要添加開關的原理圖?；蛘哌x擇File（文件）→New Schematic（新建原理圖），創建一個新的原理圖。

選擇Edit（編輯）→Component（元件，或按快捷鍵P），然后從元件庫中選擇sw（開關）。使用Rotate（旋轉，CTRL+R）和Mirror（鏡像，CTRL+E）命令可以微調開關符號的方向。單擊Place（放置），再單擊原理圖以放置新的開關。參見圖1。

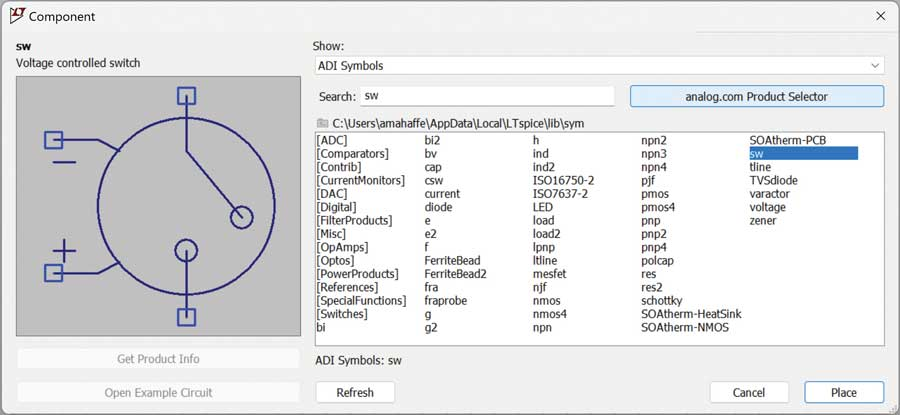

圖1.從Component（元件）對話框中選擇開關。

第2步：添加模型語句

選擇Edit→SPICE指令（或按快捷鍵“.”），為開關添加模型指令。輸入以下示例代碼：

.model MYSW SW()

其中，MYSW是分配給該模型指令的名稱，SW()表示這是一個開關模型，使用默認參數值（圖2）。單擊OK（確定），然后單擊原理圖以放置.model指令。要查看關于開關模型指令的LTspice幫助主題，請選擇Help（幫助）→LTspice Help（LTspice幫助），并搜索Voltage Controlled Switch（電壓控制開關），查閱相關的SW()模型指令。

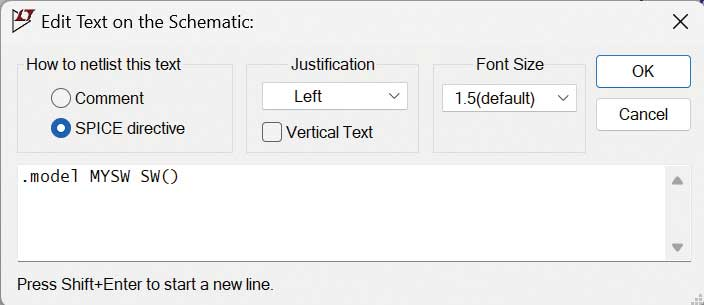

圖2.向原理圖添加.model指令。

第3步：將新開關指向相應模型語句

將.model指令添加到原理圖后，請右鍵單擊開關值（放置開關時默認為SW），確保新的開關符號正確鏈接到模型。將SW更改為MYSW，以將此開關正確鏈接到新創建的MYSW模型。參見圖3。

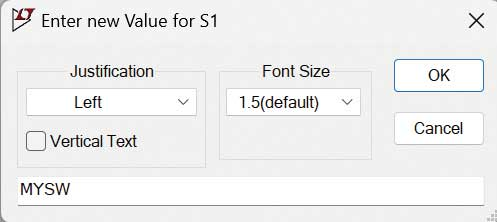

圖3.更改開關元件的值以匹配.model指令中的名稱。

第4步：添加控制電壓源

添加一個電壓源來控制新開關的開/關狀態。要添加電壓源，請選擇Edit（編輯）→Component（元件），從對話框中選擇一個電壓元件，然后單擊Place（放置）或按快捷鍵V。單擊原理圖以放置電壓源。

右鍵單擊V值，然后輸入下面的PULSE命令以創建三角波（如圖4所示）。

PULSE(-1 1 0 .5m .5m 0 1m)

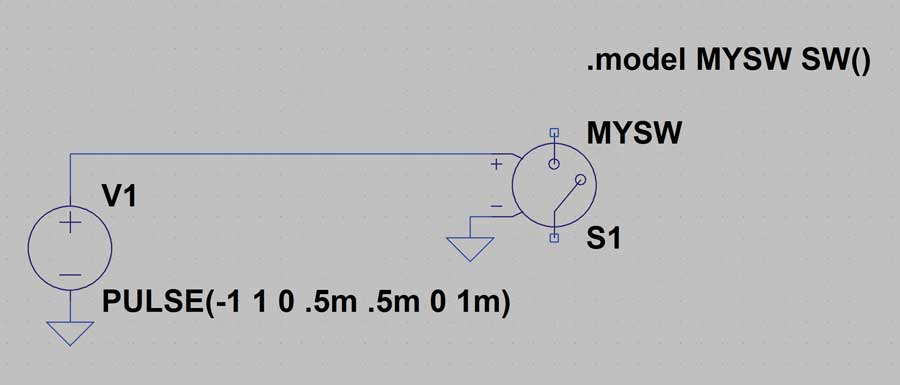

圖4.向開關控制引腳添加控制電壓。

電壓控制開關的默認閾值參數為0 V，因此該示例三角波將以50%的占空比接通和關斷此默認開關模型。

簡單示例

使用此處提供的簡單示例進行實驗，或者選擇File（文件）→Open Examples（打開示例）→Educational（教學）→Vswitch.asc。參見圖5。

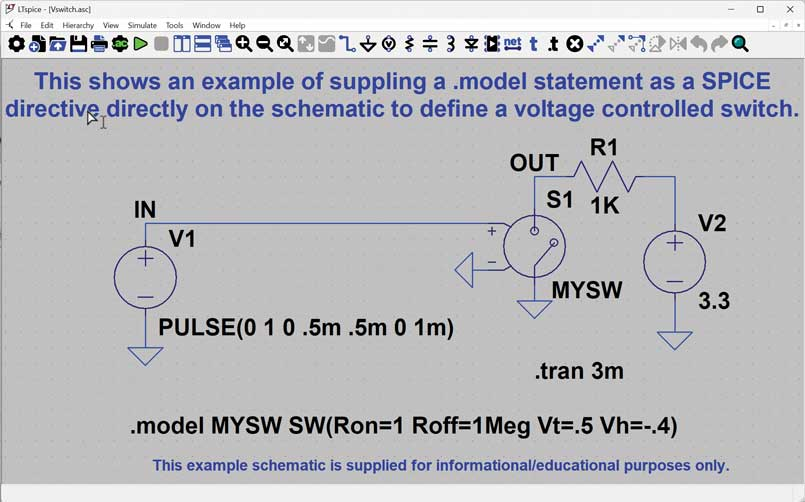

圖5.Vswitch.asc示例原理圖。

為了簡化圖表結果并展示改變Vh和Vt值的影響，請右鍵單擊值3.3并將該值更改為1，從而將V2電壓更改為1。

選擇Simulate（仿真）→Run（運行）以運行仿真。參見圖6。

圖6.V2變成1 V后得到的仿真結果。

設置控制滯回的行為

Vh = 0時的行為

為探索開關在Vh改變時的行為，我們可以對Vswitch.asc示例進行一些更改。

右鍵單擊.model指令，將Vh值更改為Vh = 0，然后重新運行仿真。請注意，此開關表現出理想的開關行為，在Vt值處瞬間完成完全導通與完全關斷的狀態切換。本例中的Vt為0.5 V。參見圖7。

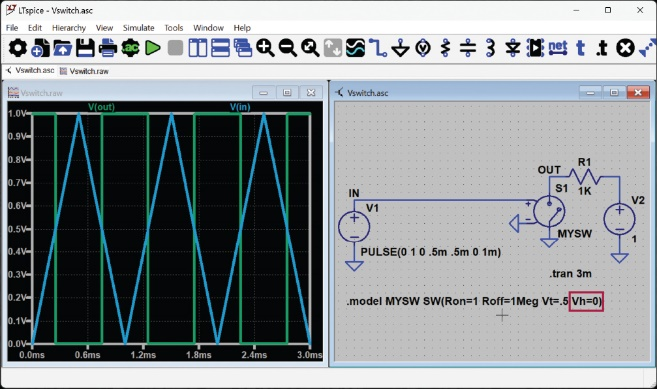

圖7.Vh = 0時，開關表現出理想行為。

此外，我們還可以繪制開關行為與輸入電壓的關系圖。刪除V(in)跡線，然后右鍵單擊x軸，將x軸從時間更改為V(in)。參見圖8和圖9。

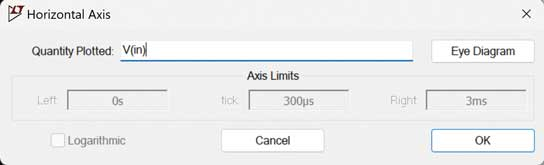

圖8.將橫軸設置為V(in)。

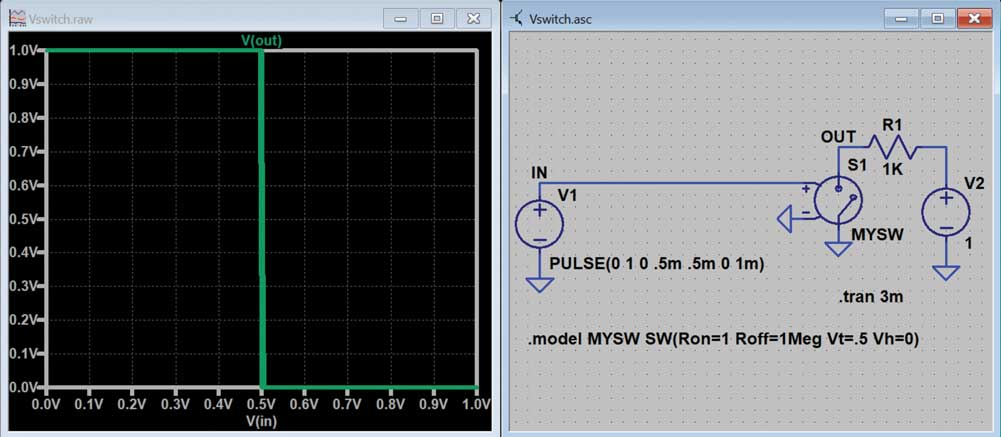

圖9.繪制V(out)與V(in)的關系圖。

Vh為正值時的行為

Vh為正值時，開關將表現出滯回特性。在Vswitch.asc示例中，將Vh更改為0.2 V，以展示相應的滯回效應。參見圖10。

圖10.Vh為正值時，開關表現出滯回特性。

Vh為負值時的行為

Vh為負值時，開關在導通與關斷狀態之間的切換將變得更加平滑（過渡區域由負Vh值設置）。請注意，負Vh僅會讓開關平滑過渡，而不會造成任何滯回。參見圖11。

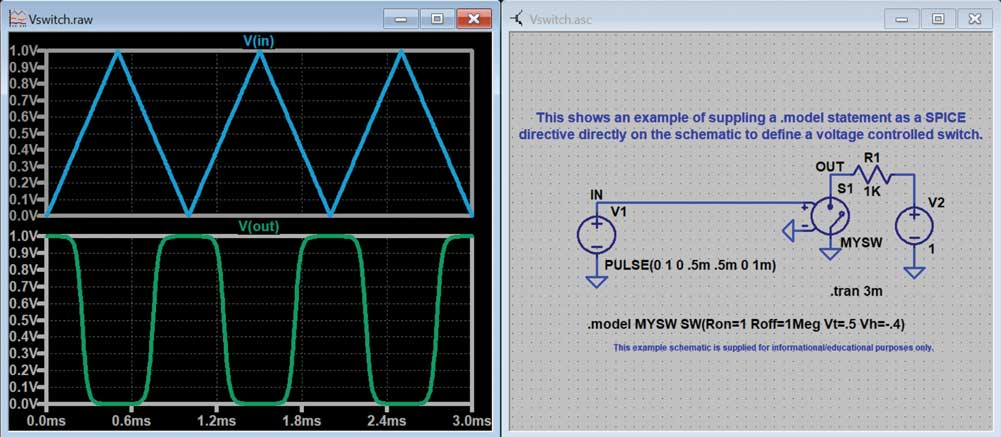

圖11.負Vh值使過渡更平滑。

示例：可變?cè)鲆?a class="article-link" target="_blank" href="/baike/481325.html">運算放大器：

第二個例子的靈感來源于此處發布的電學實驗室項目。借助理想運算放大器和開關模型，我們可以模擬該電路的簡單版本。該示例原理圖名為Variable_Gain_Amplifier_Example.asc，您可以點擊此處下載。

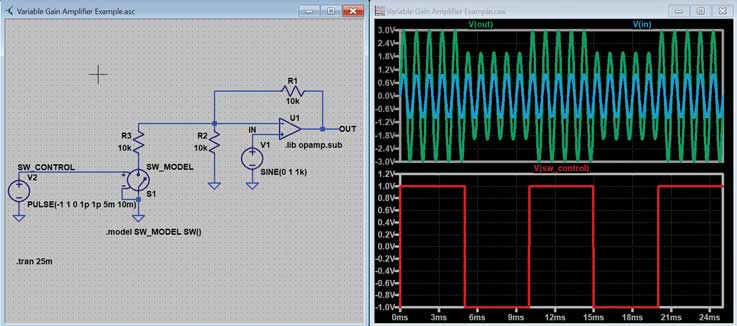

觀察通過R3的電流路徑在開路和短路之間循環變化時，放大器電路的增益如何變化。參見圖12。
