基于51單片機的三角波信號發生器設計

基于51單片機的三角波信號發生器設計

一、任務要求：

1. 設計內容

1. 選擇51單片機，晶振采用12MHz。
2. 設計一個能產生50HZ至100HZ的三角波信號。通過0832/A芯片完成數模轉換。
3. 頻率值由LED數碼管鍵盤輸入。
4. 將頻率由LED數碼管顯示（4位）

1. 設計要求

1. 按照任務書的要求完成系統分析及方案設計。
2. 完成硬件原理圖的設計，并設計相關元器件。
3. 完成控制軟件流程圖的設計，編寫相應的單片機控制程序。
4. 撰寫設計報告。

二、仿真過程展示

一開始

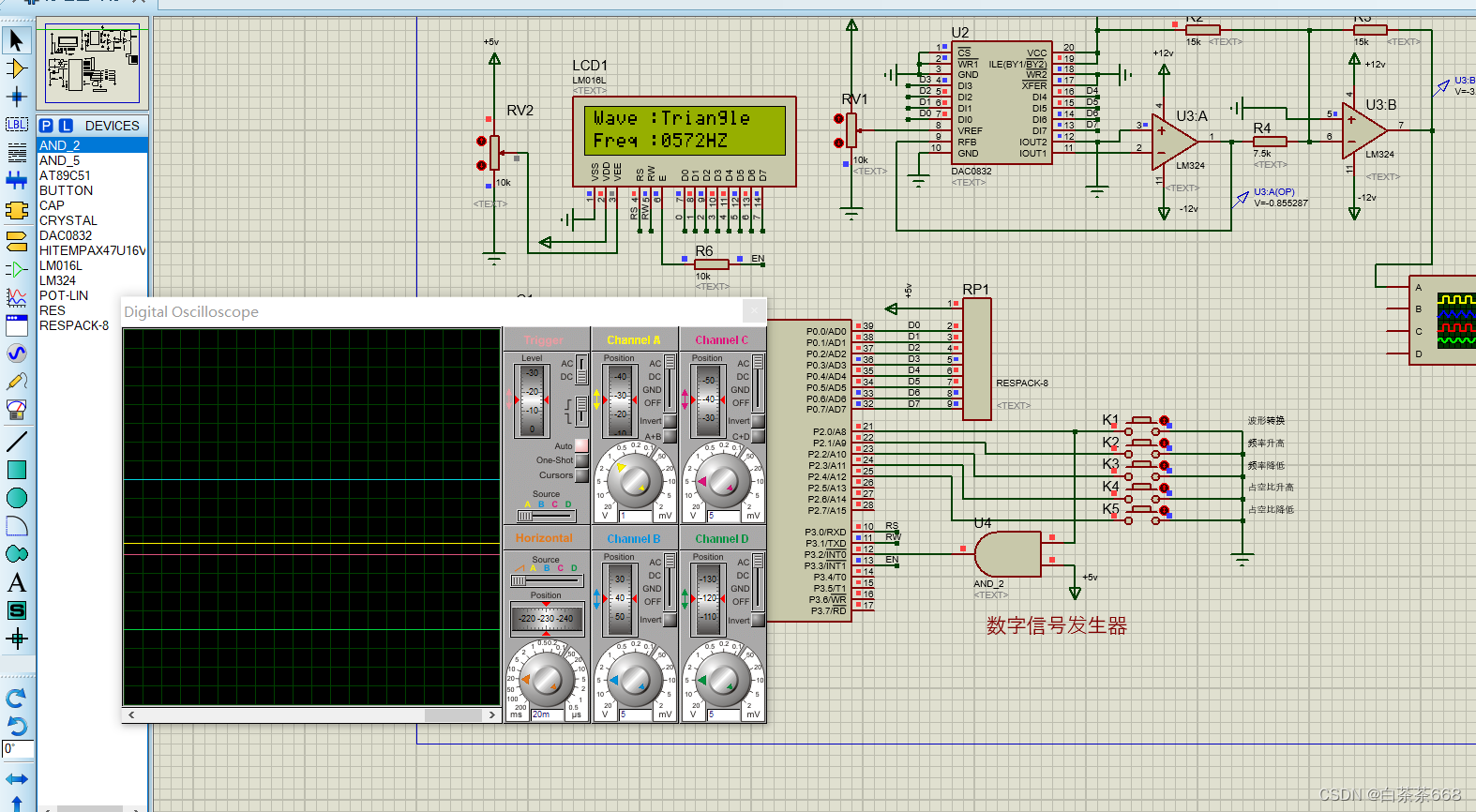

程序燒錄仿真界面：

K1第一次按下界面

按3次K1后界面

K2、K3可對波形頻率進行調整；K4、K5可對占空比進行調整。

頻率的值是可以通過這里改的
