數字時鐘設計VIVADO軟件Basys3開發板verilog語言電子表

名稱：數字時鐘設計VIVADO軟件Basys3開發板verilog語言電子表（代碼在文末下載）

軟件：VIVADO

語言：Verilog

代碼功能：

數字時鐘設計：

1、24小時進制計時，數碼管顯示時分秒。

2、可以通過按鍵修改時間。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在Basys3開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

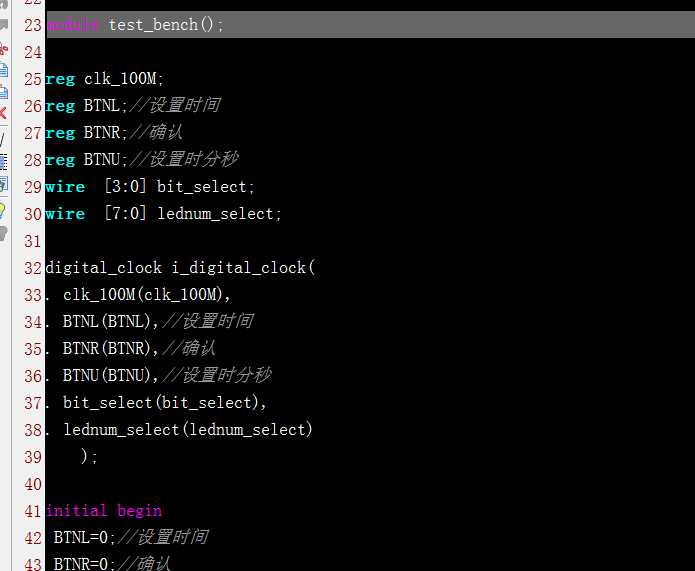

3. Testbench

4. 仿真圖

整體仿真圖

整體仿真圖

分頻模塊仿真圖

計時模塊仿真圖

顯示模塊仿真圖

部分代碼展示:

//頂層模塊
module?digital_clock(
input?clk_100M,
input?BTNL,//設置時間
input?BTNR,//確認
input?BTNU,//設置時分秒
output??[3:0]?bit_select,
output??[7:0]?lednum_select
????);
wire?set_time_key;//設置時間
wire?confirm_key;//確認
wire?change_time_key;//設置時分秒
wire?clk_1Hz;
wire?[7:0]?hour_time;//時
wire?[7:0]?minute_time;//分
wire?[7:0]?second_time;//秒
key_jitter?key_set_time_key(
?????.?clkin(clk_100M),
?????.?key_in(BTNL),//輸入
?.?key_posedge(set_time_key),//消抖后按鍵上升沿
?.?key_negedge(),//消抖后按鍵下降沿
?????.?key_value()//消抖后按鍵
);
key_jitter?key_confirm_key(
?????.?clkin(clk_100M),
?????.?key_in(BTNR),//輸入
?.?key_posedge(confirm_key),//消抖后按鍵上升沿
?.?key_negedge(),//消抖后按鍵下降沿
?????.?key_value()//消抖后按鍵
);
key_jitter?key_change_time_key(
?????.?clkin(clk_100M),
?????.?key_in(BTNU),//輸入
?.?key_posedge(change_time_key),//消抖后按鍵上升沿
?.?key_negedge(),//消抖后按鍵下降沿
?????.?key_value()//消抖后按鍵
);
fenping?i_fenping(
.?clk_100M(clk_100M),
.?clk_1Hz(clk_1Hz)
);
jishi?i_jishi(
.?clk_100M(clk_100M),
.?clk_1Hz(clk_1Hz),
.?set_time_key(set_time_key),//設置時間
.?confirm_key(confirm_key),//確認
.?change_time_key(change_time_key),//設置時分秒
.?hour_time(hour_time),//時
.?minute_time(minute_time),//分
.?second_time(second_time)//秒
);
display_num?i_display_num(
.?clk(clk_100M),
.?hour_time(hour_time),//時
.?minute_time(minute_time),//分
.?bit_select(bit_select),
.?lednum_select(lednum_select)
);
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=300
