51單片機多路電壓檢測數碼管顯示( proteus仿真+程序+報告+講解視頻）

51單片機八路電壓檢測數碼管顯示( proteus仿真+程序+報告+講解視頻）

仿真圖proteus 7.8及以上

程序編譯器：keil 4/keil 5

編程語言：C語言

設計編號：S0035

演示視頻

1.主要功能：

設計要求

采用51單片機作為核心控制器

1.利用MCS-51系列單片機設計簡易數字電壓表

2.測量0～5v的8路輸入電壓值，并在四位LED數碼管上輪流顯示或單路選擇顯示。

3.測量誤差約為±0.1V。

以下為本設計資料展示圖：

2.仿真

開始仿真

默認自動測量0～5v的8路輸入電壓值，并在四位LED數碼管上輪流顯示。按鍵按下后單路選擇顯示，只顯示第一路。

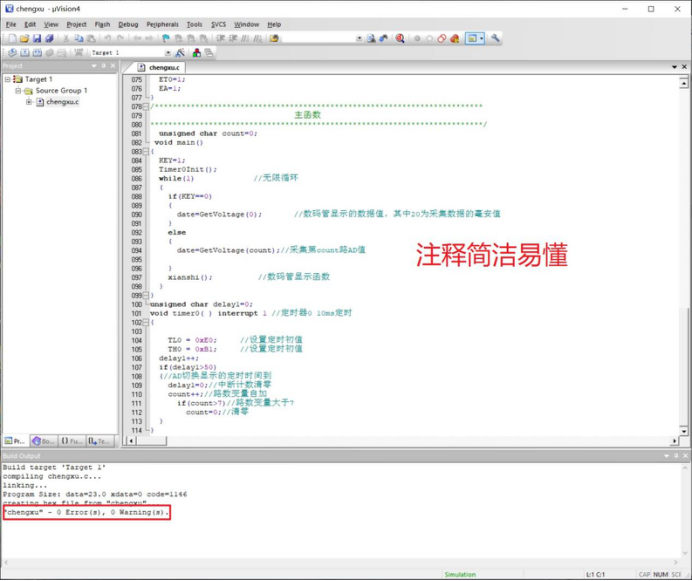

3. 程序

4.設計報告

報告格式規范，字數3635，含各種框圖。

部分內容

系統需求及方案設計

利用MCS-51系列單片機設計簡易數字電壓表測量0～5v的8路輸入電壓值，并在四位LED數碼管上輪流顯示或單路選擇顯示。測量誤差約為±0.02V。

系統設計方框圖如圖1所示。

5. 設計資料內容清單

下載方式見文章開頭視頻或下方鏈接

資料下載鏈接：

https://docs.qq.com/doc/DS1hZYml6SGhLR2hU
