SD卡靜電ESD保護方案

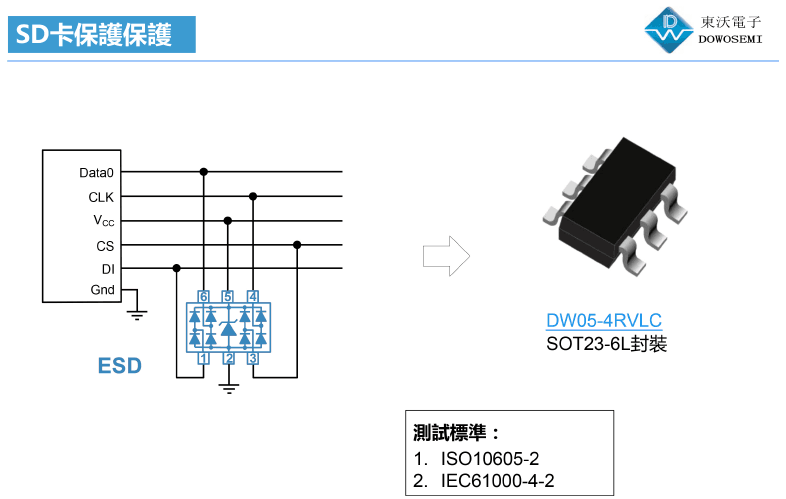

SD卡，相信大家并不陌生，廣泛應用于手機、電腦、相機、多媒體播放器、汽車電子SD卡等產品中。SD卡集成度非常高，而且很脆弱，極其容易受到靜電損害。為此，為了實現SD卡數據高傳輸率并避免數據缺失的現象，有必要對SD卡進行靜電保護。接下來要跟大家分享的就是東沃電子技術設計的SD卡ESD靜電保護方案設計圖：

從SD卡ESD靜電保護方案圖中可以看出，電路方案中選用的器件是：ESD靜電保護二極管DW05-4RVLC，SOT23-6L封裝，低結電容，低漏電流，響應速率快，封裝體積小，節約PCB空間。東沃電子SD卡ESD靜電保護方案滿足ISO10605-2和IEC61000-4-2，等級4，接觸放電8KV，空氣放電15KV。

更多有關SD卡ESD靜電保護方案和ESD靜電保護二極管DW05-4RVLC參數特性、規格書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！
