前言
該設備包含硬件端和APP端兩部分。硬件端包括STM32F103C8T6用于中控和模塊數據通信，0.96寸OLDE用于顯示設備狀態和實時溫度，蜂鳴器與LED用于報警和狀態提示，Wifi模塊用于聯網實現遠程APP查看，超聲波模塊用于使用超聲波測距，按鍵模塊用于調整限值數據。APP端使用MQTT協議與設備進行信息交互，可采集到底層設備數據并展示到界面UI中，還可以設置水位閾值，超過閾值則彈出報警提示框。
一 連線圖
1 原理圖
2.?? 開發板本身自帶一個LED ，這個LED作為我們查看網絡連接狀態和獲取數據狀態的說明
（1）OLED顯示屏中會顯示聯網狀態，若MCU上面的的LED處于閃爍狀態，則說明我們的設備處于正常運行，若LED燈不再閃爍，請按復位鍵將程序手動復位一次
硬件每隔3秒會向APP傳輸一次數據。
打開手機熱點 熱點名字：NET密碼：12345678
?2 PCB效果
?
關注微信公眾號--星之援工作室 發送關鍵字（項目清單）
可獲取項目清單資料
????
????（本文章僅提供思路和實現方法，并不包含代碼，需要代碼的同學請自行聯系博主）
????（有疑問或需要定制或者技術支持等，也請自行聯系博主）????
3 實物效果
4 APP效果
5 功能概括
（1）硬件端
- STM32F103C8T6：用于所有程序的中控和模塊數據通信；
- 0.96寸OLDE：用于顯示當前設備狀態以及實時溫度；
- 蜂鳴器與LED：用于設備報警和狀態提示；
- Wife模塊：用于設備聯網，實現遠程APP查看；
- 超聲波模塊：使用超聲波測距，實時回傳測定的水位線；
- 按鍵模塊：用于調整限值數據
（2）APP端
- 使用MQTT協議與設備進行信息交互；
- 可采集到底層設備數據并且展示到界面UI中；
- 可以設置水位閾值，超過閾值則彈出報警提示框；
（3）云平臺使用（阿里云）（需要可以找我獲?。?/span>
只是鏈接各個設備使用，采用MQTT即時通訊；
（4）演示視頻
鏈接：
演示視頻https://pan.baidu.com/s/1x0msYjT2q-vdYBjIy7L8XA?pwd=XZY0
提取碼：XZY0
二 底層代碼使用方式
1 使用說明
（1）. 使用的時候設備會自動連接WIFI
熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。
（2）. 當設備處于正常狀態的時候，開發板上面的LED會處于閃爍的狀態。
（3）. 長短按按鍵一可以切換最高水位的設置數據（看視頻）
（4）. 長短按按鍵二可以切換最高水位的設置數據（看視頻）
（5）. 長短按按鍵三可以切換模式
（多看視頻，視頻中有完整功能演示）
（多看視頻，視頻中有完整功能演示）
（多看視頻，視頻中有完整功能演示）

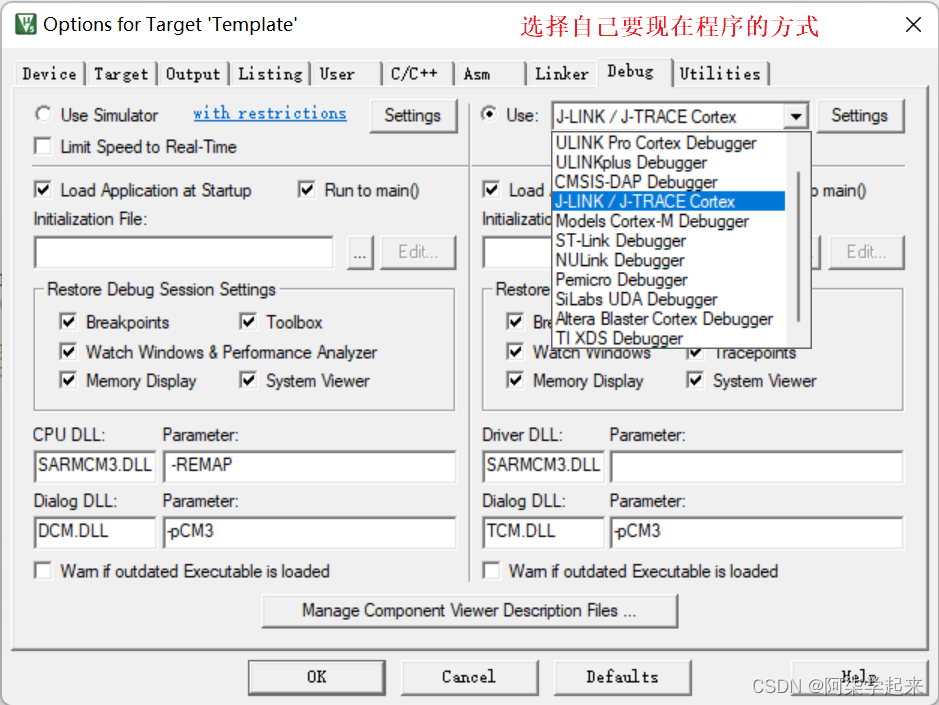

2 下載程序
- 先根據原理圖進行連線，連接好以后在做后面的操作
- 打開手機熱點 熱點名字：NET密碼：12345678
- 打開程序（硬件由工作室出的可以忽略下載程序這部分）
三 ?APP使用方式
1下載APP
（1）操作方式：
使用Android手機安裝APK進行操控
安裝Android studio導入項目使用模擬器
官網下載最新版本
https://developer.android.google.cn/studio?hl=zh-cn
安裝包（工作室使用版本）鏈接：
https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0
提取碼：xzy0
安裝教程
https://zhuanlan.zhihu.com/p/528196912
（2）使用說明
打開APP后設備會自動訂閱MQTT主題，等待1-5秒APP會自動獲取到設備上的數據，若5秒內沒有獲取到設備數據，則請檢測設備是否在線，若在線，則請重新打開APP進行數據的獲取
（多看視頻，視頻中有完整功能演示）
（多看視頻，視頻中有完整功能演示）
（多看視頻，視頻中有完整功能演示）
四 程序架構及修改（通用）
鏈接：
https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0
提取碼：XZY0
